软密封蝶阀的结构与密封特点
软密封蝶阀以弹性橡胶或聚四氟乙烯阀座实现密封，与金属硬密封蝶阀的金属—金属密封副不同。本系列以中线结构为主：蝶板回转中心与阀体、阀杆中心重合，启闭过程中密封面相对摩擦小，适合频繁操作与双向密封。阀座材料按介质与温度选择，常用丁腈橡胶（NBR，约 -40℃～90℃）与氟橡胶（FKM，约 -20℃～200℃）。因此软密封更面向清水、污水、循环水、空气、油品及弱腐蚀性流体等中低温、洁净或弱腐蚀工况；具体材料组合需在订货前依据介质与温度逐项确认。
对夹式与法兰式的采购选择依据
软密封蝶阀按连接方式主要分为对夹式与法兰式，选型时应先核对现场管线标准与阀门结构长度：
- 对夹式（D71X、D671X、D971X）：结构紧凑、重量轻、占空间小，安装时夹在两片管路法兰之间，需核对现场法兰标准与阀门结构长度；适合空间受限或重视轻量化的布置。
- 法兰式（D341X）：阀体两侧带法兰，配套法兰标准和安装尺寸需在订货时确认，安装更稳固、便于与大口径或高压管线配套；适合较宽口径、需要更可靠连接或便于拆卸的工况。
选型时建议先确认现场管线连接标准（如 GB/T 9113、GB/T 17241.6）与结构长度，再确定对夹或法兰。
手柄、蜗轮、气动与电动驱动的选型区别
同一软密封阀体可匹配不同驱动，驱动方式取决于操作频率、控制要求与现场动力条件：
- 手柄（杠杆）操作（D71X）：结构简单、成本低，适合小口径、操作频率不高的手动启闭。

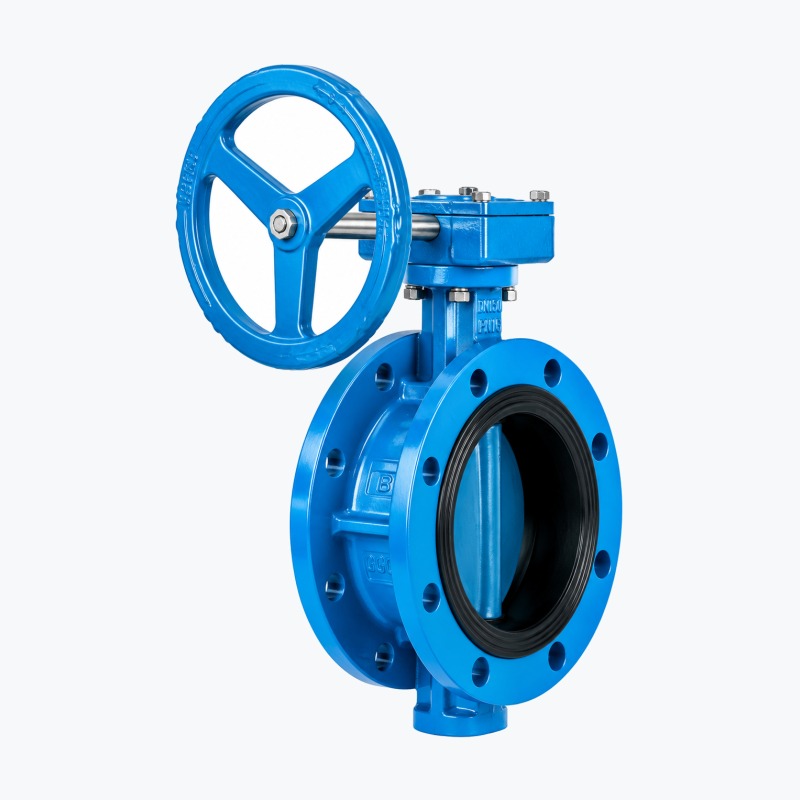

- 蜗轮传动（D341X）：通过蜗轮减速改善大口径阀门的操作力矩，仍为手动，适合需要较大扭矩或较频繁手动调节的场合。
- 气动执行（D671X）：启闭快、适合联锁与自动控制的快速切断；单作用或双作用按故障位要求确认，电磁阀、限位开关、定位器、过滤减压阀等附件需按控制方案配置。
- 电动执行（D971X）：适合远程启闭与自动调节，电源、控制方式与反馈附件需单独确认。
型号代码含义：D 表示蝶阀，第 2 位为驱动方式（6 气动 / 9 电动 / 3 蜗轮，手柄省略），第 3 位为连接方式（7 对夹 / 4 法兰），第 4 位 1 表示中线结构，末尾 X 表示橡胶软密封。
D71X / D341X / D671X / D971X 型号与参数对照
下表为站内软密封蝶阀常用型号的真实参数范围，具体口径、压力与材料组合以项目技术协议及确认图纸为准：
| 型号 | 连接 | 驱动 | 公称通径 DN | 公称压力 PN | 适用温度 | 适用介质 / 工况 |
|---|---|---|---|---|---|---|
| D71X | 对夹 | 手柄 | DN50–2000（部分温度等级 DN50–1600） | PN0.6 / 1.0 / 1.6 MPa | 丁腈橡胶 -40～90℃；氟橡胶 -20～200℃ | 水、空气、天然气、油品及弱腐蚀性流体 |
| D341X | 法兰 | 蜗轮 | DN50–2000 | PN0.6–1.6 MPa | ≤120℃ | 给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源及轻纺等 |
| D671X | 对夹 | 气动 | DN50–2000 | PN0.6 / 1.0 / 1.6 MPa | 丁腈橡胶 -40～90℃；氟橡胶 -20～200℃ | 空气、水、污水、蒸汽、煤气、油品等 |
| D971X | 对夹 | 电动 | DN50–2000（部分温度等级 DN50–1600） | PN0.6 / 1.0 / 1.6 MPa | 丁腈橡胶 -40～90℃；氟橡胶 -20～200℃ | 水、空气、天然气、油品及弱腐蚀性流体 |
各型号详细结构与尺寸见对应产品页：D71X、D341X、D671X、D971X。
采购询价需要提供的工况信息
为准确选型与报价，建议在下单或询价时提供以下工况信息：
- 口径与压力：公称通径 DN 与压力等级（PN 或 Class）。
- 介质与温度：介质种类、温度范围，以及是否含颗粒、纤维或腐蚀性成分。
- 连接与标准：连接方式（对夹 / 法兰）及法兰标准（如 GB/T 9113、GB/T 17241.6）、结构长度要求。
- 驱动与控制：驱动方式与控制要求；气动需注明气源压力与故障位，电动需注明电源与信号。
- 密封与安装：密封与泄漏要求（依据 GB/T 13927）、安装方向与可用空间。
- 数量与交期：订购数量、交货期，以及特殊材料或衬里要求。
材料、口径范围与执行机构配置以最终项目技术协议及订单确认文件为准。
