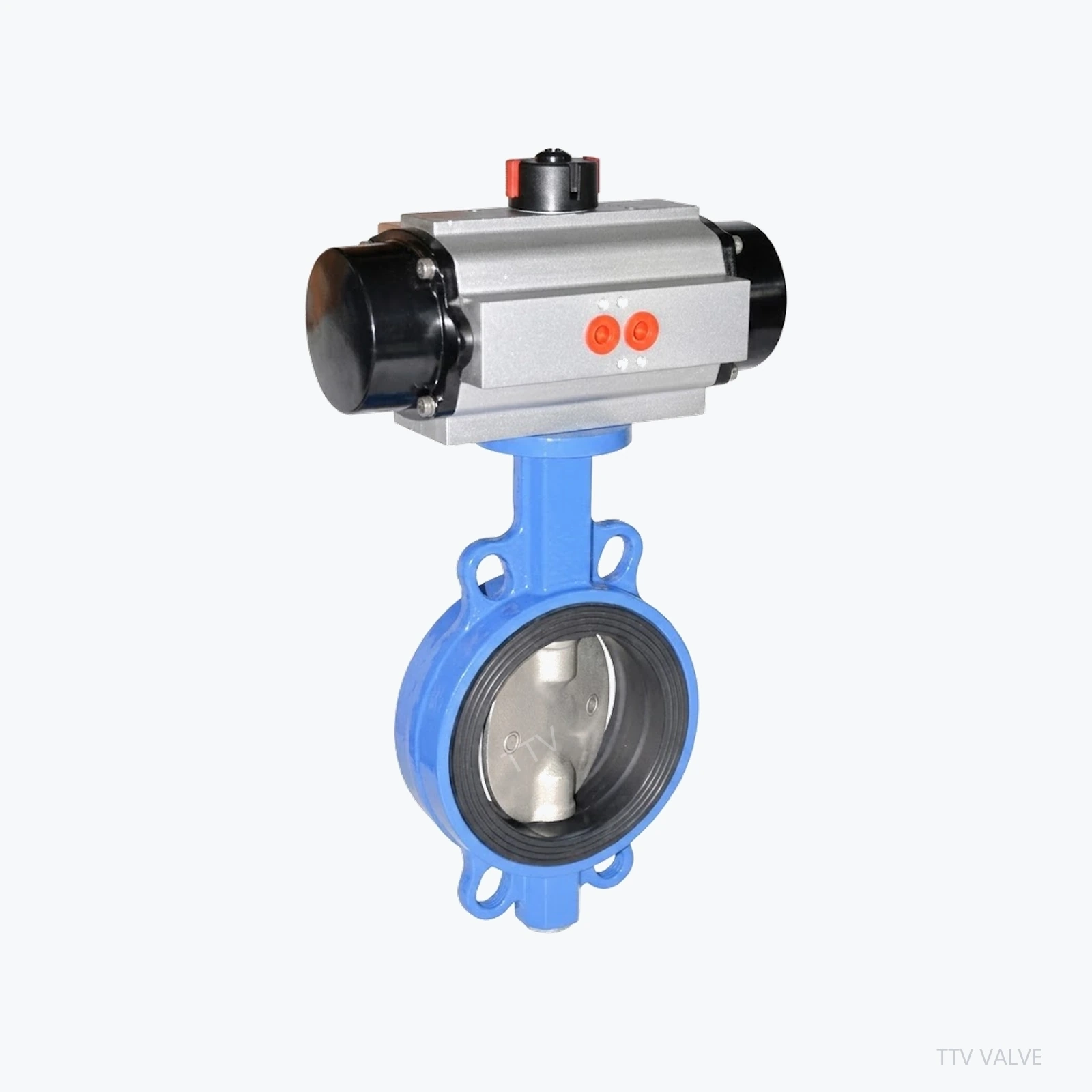

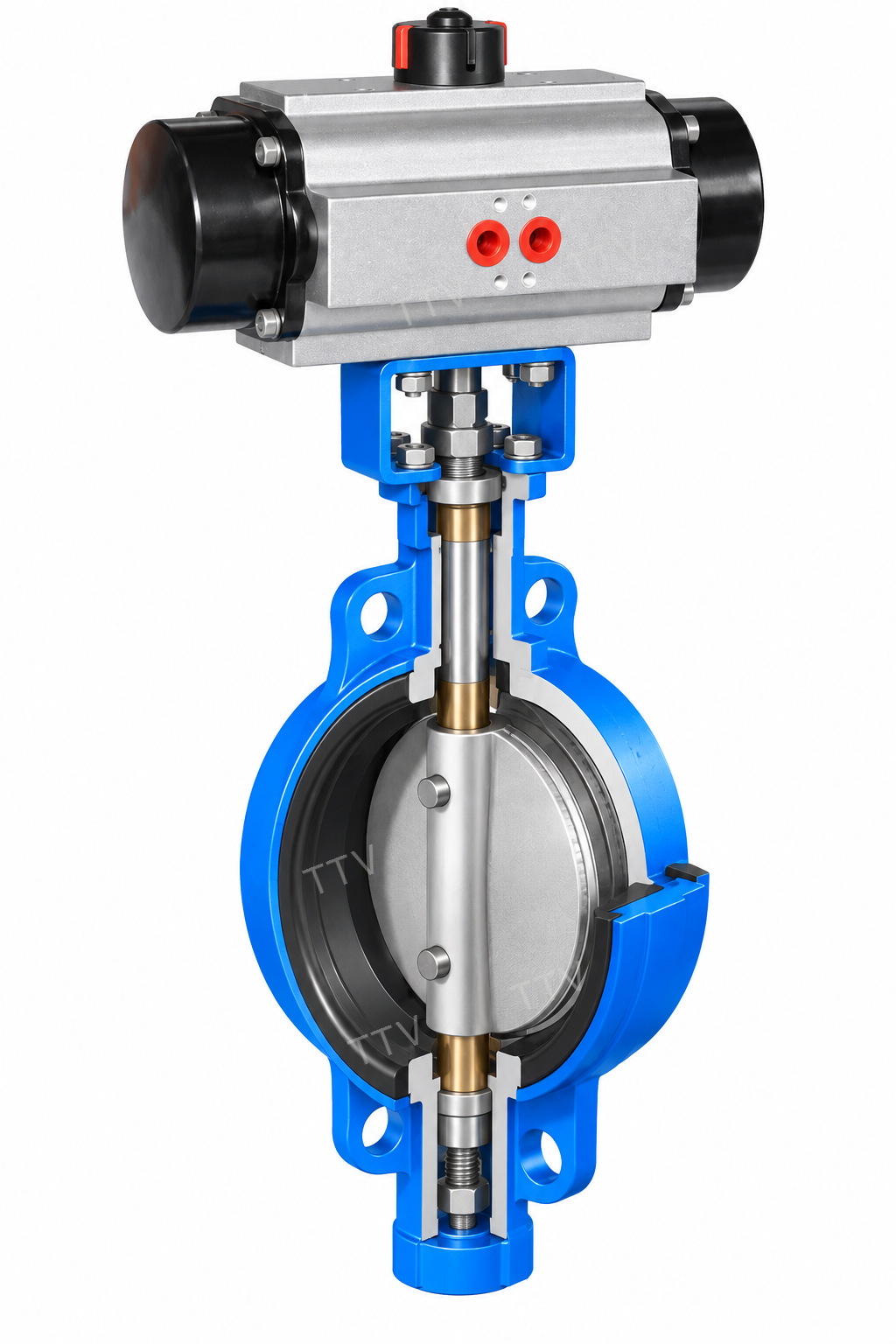

产品实物D671X 解剖结构

气动执行 · 对夹连接 · 软密封

D671X
气动蝶阀

Name: D671X 气动蝶阀
Brand: 上海泰通阀门

D671X Pneumatic Butterfly Valve

D671X气动蝶阀采用气动执行机构，适合自动启闭与联锁控制。

获取D671X报价电话：021-68103333

核心产品特点

D671X的结构与控制特征

对夹式

采用对夹式，订货时需核对现场管线连接标准。

气动

采用气动，控制与附件配置按项目要求确认。

软密封

密封形式为软密封，实际材料组合依据介质与温度选择。

工况核对

口径、压力、温度、材料及控制要求需结合项目条件逐项确认。

产品概述

D671X 气动蝶阀

D671X气动蝶阀采用气动执行机构，适合自动启闭与联锁控制。

该阀由橡胶软密封蝶阀与阀板、阀杆构成，对夹式连接依靠管道法兰螺栓夹紧安装；气动执行器可实现双作用或单作用（弹簧复位）控制，适用介质包括空气、水、污水、蒸汽、煤气与油品等。

D671X 属于气动对夹软密封蝶阀，与电动对夹软密封蝶阀同属气动/电动控制软密封体系；可参考气动控制蝶阀系列、气电控制对比，以及相关型号 D71X、D971X。

订货参数以项目工况、技术协议和确认文件为准。

核心参数

D671X参数范围

产品型号	D671X
公称通径	DN50–2000
公称压力	PN0.6 / 1.0 / 1.6 MPa
强度试验	0.9 / 1.5 / 2.4 MPa
密封试验	0.66 / 1.1 / 1.76 MPa
气密封试验	0.6 / 0.6 / 0.6 MPa
连接方式	对夹式
驱动方式	气动
密封形式	软密封
适用介质	空气、水、污水、蒸汽、煤气、油品等

主要零部件材料

依据介质与温度选择材料组合

阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

密封圈材料与适用工作温度（材料品种 / 英语简称 / 型号代号 / 适用工作温度）

氯丁橡胶	CR	X或J	0~+80℃
丁腈橡胶	NBR	XA或JA	-20~+82℃
乙丙橡胶	EPDM	XB或JB	-40~+125℃
聚四氟乙烯	PTFE	F或XC、JC	-30~+150℃
硅橡胶	SI	XD或JD	-70~+150℃
氟橡胶	VITON	XE或JE	-23~+150℃
天然橡胶	NR	X1	-20~+85℃
尼龙	PA	N	-30~+93℃

结构示意图与外形尺寸

对夹式主要外形与连接尺寸

D671X气动蝶阀外形尺寸示意图 — D671X 对夹式外形尺寸示意 · 以最终确认图纸为准

主要外形尺寸（单位：mm）

DN	L	H	H0	A	B
50	43	63	315	180	65
65	46	70	330	180	65
80	46	83	390	245	72
100	52	105	431	240	72
125	56	115	455	240	72
150	56	137	626	350	93
200	60	164	720	350	93
250	68	206	800	550	350
300	78	230	860	600	350
350	78	248	883	600	350
400	102	289	972	600	350
450	114	320	1043	750	380
500	127	343	1098	750	380
600	154	413	1236	750	380
700	165	478	1431	750	380
800	190	525	1488	750	380
900	203	620	1615	1250	380
1000	216	725	1765	1500	580
1200	254	780	1976	1500	580

连接尺寸（单位：mm）

DN	PN0.6 D0	PN0.6 n-Φd	PN1.0 D0	PN1.0 n-Φd	PN1.6 D0	PN1.6 n-Φd
50	110	4-14	125	4-18	125	4-18
65	130	4-14	145	4-18	145	4-18
80	150	4-18	160	8-18	160	8-18
100	170	4-18	180	8-18	180	8-18
125	200	8-18	210	8-18	210	8-18
150	225	8-18	240	8-22	240	8-22
200	280	8-18	295	8-22	295	8-22
250	335	12-18	350	12-22	355	12-26
300	395	12-22	400	12-22	410	12-26
350	445	12-22	460	16-22	470	16-26
400	495	16-22	515	16-26	525	16-30
450	550	16-22	565	20-26	585	20-30
500	600	20-22	620	20-26	650	20-33
600	705	20-26	725	20-30	770	20-36
700	810	24-26	840	24-30	840	24-36
800	920	24-30	950	24-33	950	24-39
900	1020	24-30	1050	28-33	1050	28-39
1000	1120	28-30	1160	28-36	1170	28-42
1200	1340	32-33	1380	32-39	1390	32-48

单位：mm。表内 L 为阀体结构长度，H 为管道中心线至驱动装置连接面高度，H0 为含气动执行装置总高，A、B 为执行装置外形尺寸；D0 为连接法兰外径，n-Φd 为螺栓孔数量与孔径。执行装置配置、气源压力、其他压力等级及完整口径范围，以订货确认图纸为准。

执行标准

设计、制造与检验依据

设计标准GB/T 2238

法兰连接尺寸GB/T 9113.1、GB/T 9115.1、JB/T 78

结构长度GB/T 12221

压力试验GB/T 13927、JB/T 9092

驱动装置连接ISO 5211

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D671X询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
