对夹式
采用对夹式，订货时需核对现场管线连接标准。

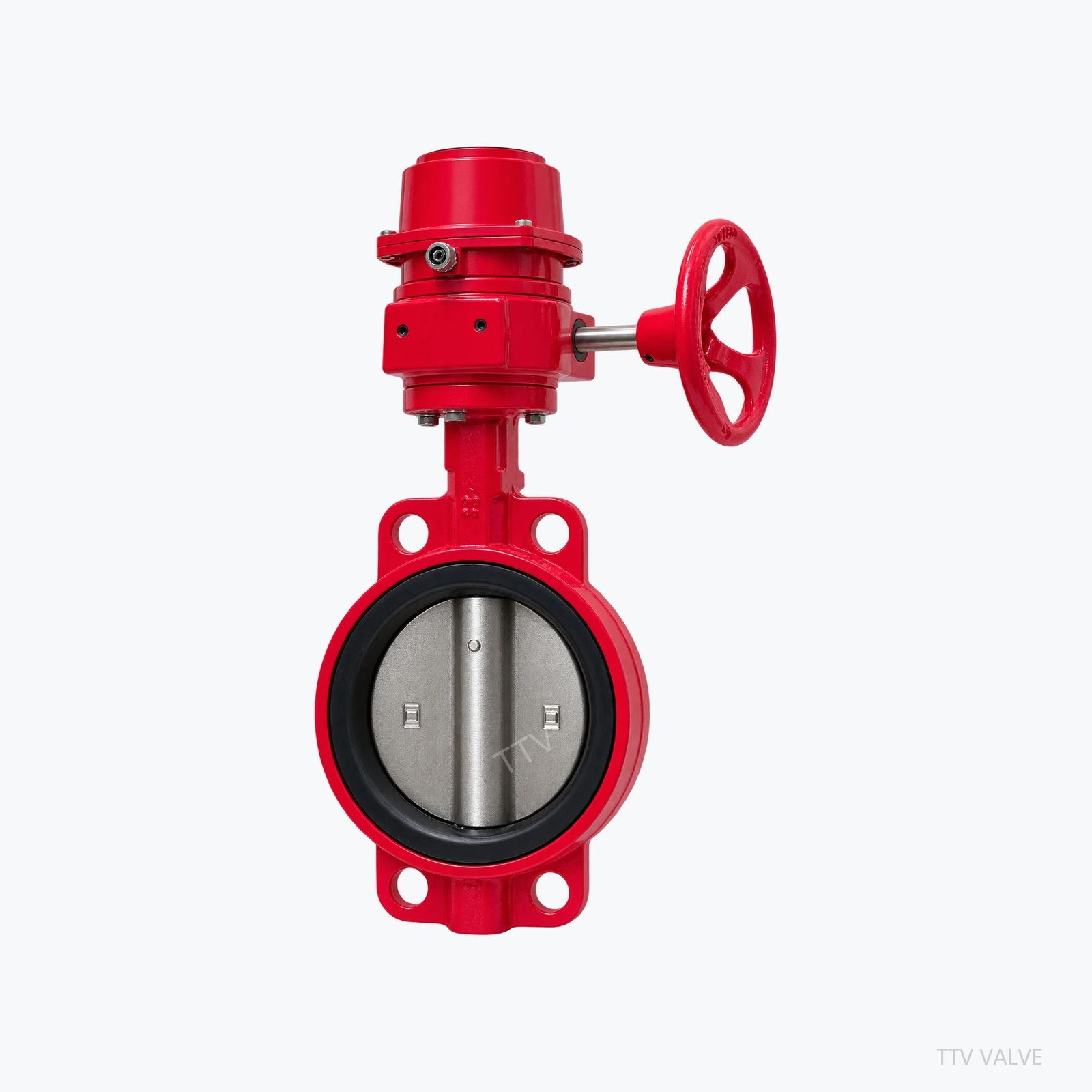

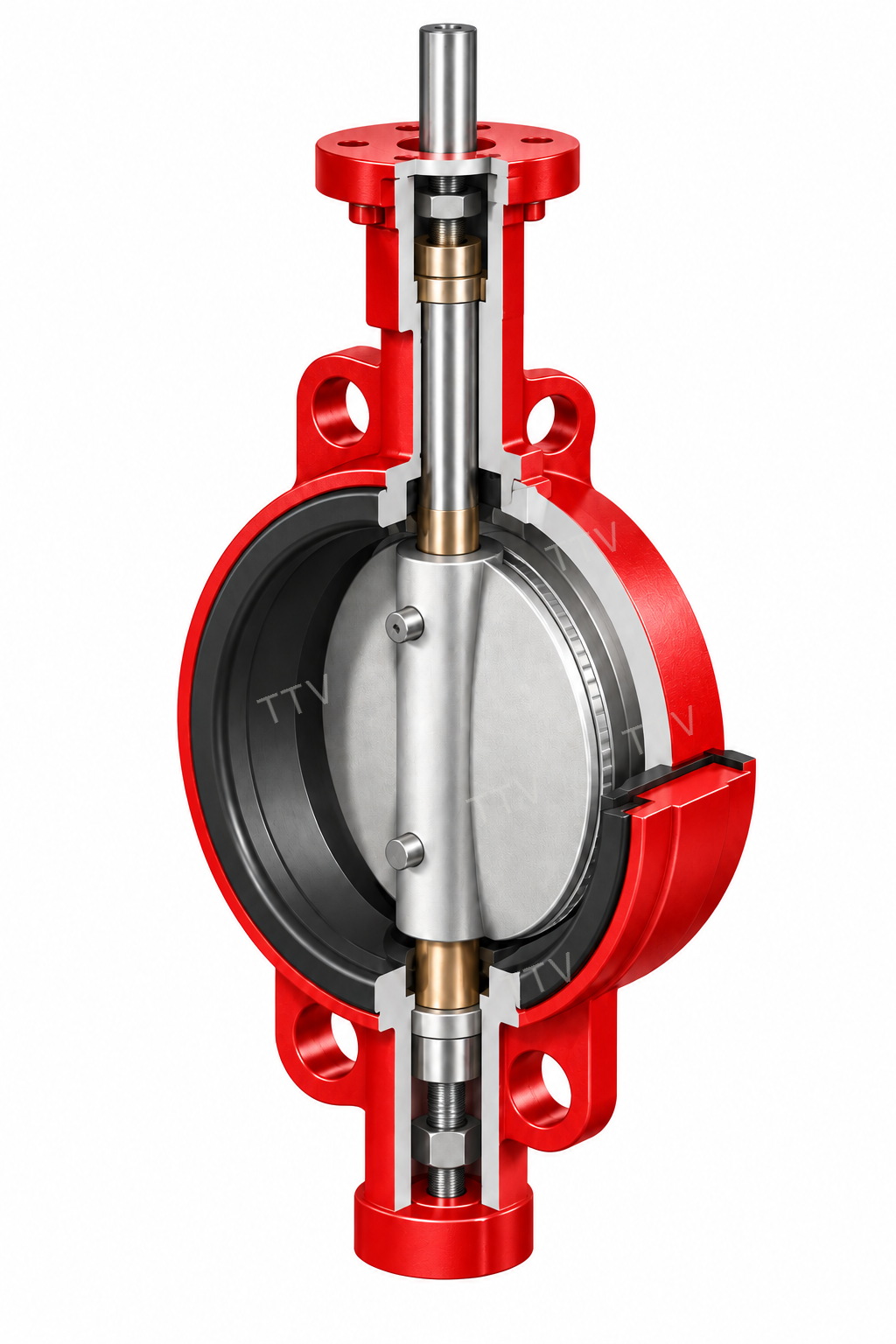

产品实物XD371 解剖结构
信号反馈 · 对夹连接
XD371
信号蝶阀
XD371 Signal Butterfly Valve
XD371信号蝶阀可输出阀位状态，用于需要启闭信号反馈的管线。
核心产品特点
XD371的结构与控制特征
蜗轮与信号装置
采用蜗轮与信号装置，控制与附件配置按项目要求确认。
软密封
密封形式为软密封，实际材料组合依据介质与温度选择。
工况核对
口径、压力、温度、材料及控制要求需结合项目条件逐项确认。
产品概述
XD371 信号蝶阀
XD371信号蝶阀可输出阀位状态，用于需要启闭信号反馈的管线。
该阀为中线型对夹信号蝶阀，由蜗轮传动装置驱动阀轴与蝶板旋转实现启闭，传动装置箱体内设微动开关，可在阀门全开或全关位置输出开关信号，适用于消防及给排水等需要显示阀门开关状态的管线系统；适用介质包括水、油、气。
订货参数以项目工况、技术协议和确认文件为准。
核心参数
XD371参数范围
| 产品型号 | XD371 |
|---|---|
| 公称通径 | DN50–400 |
| 公称压力 | PN1.0 / 1.6 / 2.5 MPa |
| 密封试验 | 1.1 倍公称压力 |
| 强度试验 | 1.5 倍公称压力 |
| 工作温度 | -10℃～80℃ |
| 连接方式 | 对夹式 |
| 驱动方式 | 蜗轮与信号装置 |
| 密封形式 | 软密封 |
| 典型工况 | 消防及给排水系统 |
| 适用介质 | 水、油、气 |
主要零部件材料
依据介质与温度选择材料组合
| 阀体 | 球墨铸铁、铸钢 |
|---|---|
| 阀轴 | SUS410 / SUS316 |
| 蝶板 | 球墨铸铁喷塑、不锈钢 |
| 阀座 | EPDM、PTFE |
| 衬套 | 青铜、聚四氟乙烯 |
| 密封圈 | NBR、EPDM |
| 圆垫片 | SUS316 / 黄铜 |
| 对开环 | SUS316 / 黄铜 |
| 挡圈 | 弹簧钢 |
结构示意图与外形尺寸
对夹式主要外形尺寸
| DN | L1 | L2 | L3 | H1 | H | Φ1 |
|---|---|---|---|---|---|---|
| 50 | 43 | 32 | 245 | 70 | 268 | 152 |
| 65 | 46 | 47 | 245 | 76 | 287 | 152 |
| 80 | 46 | 65 | 245 | 86 | 309 | 152 |
| 100 | 52 | 91 | 245 | 104 | 342 | 152 |
| 125 | 56 | 112 | 245 | 118 | 376 | 152 |
| 150 | 56 | 146 | 245 | 132 | 410 | 152 |
| 200 | 60 | 194 | 400 | 167 | 495 | 300 |
| 250 | 68 | 242 | 400 | 198 | 565 | 300 |
| 300 | 68 | 292 | 400 | 239 | 849 | 305 |
| 350 | 78 | 325 | 400 | 267 | 985 | 305 |
| 400 | 102 | 380 | 431 | 309 | 1109 | 290 |
单位：mm。表内 L1 为阀体结构长度，H1 为管道中心线至驱动装置连接面高度，H 为含蜗轮传动装置总高；L2、L3、Φ1 的取值口径以样本原表与订货确认图纸为准。微动开关形式、输出信号要求及完整配置，以订货确认图纸为准。
选型指南
询价时建议提供以下工程条件
介质与温度
说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。
DN与PN
提供公称通径、压力等级和管线实际工作压力。
材料与密封
确认阀体、蝶板、阀杆、密封副和填料的材料要求。
控制与附件
说明开关或调节要求，以及电源、气源、反馈和故障位需求。
