对夹式
采用对夹式，订货时需核对现场管线连接标准。

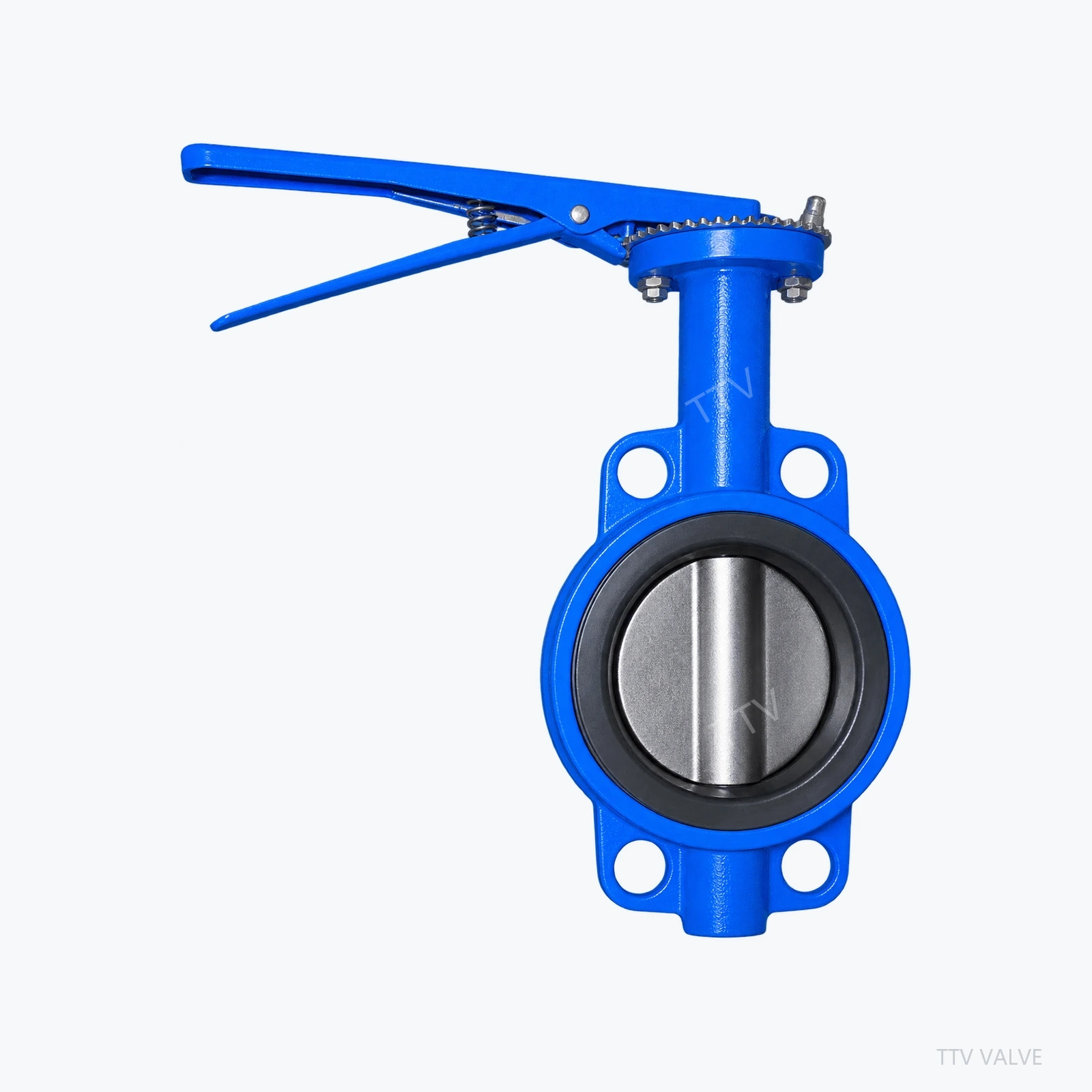

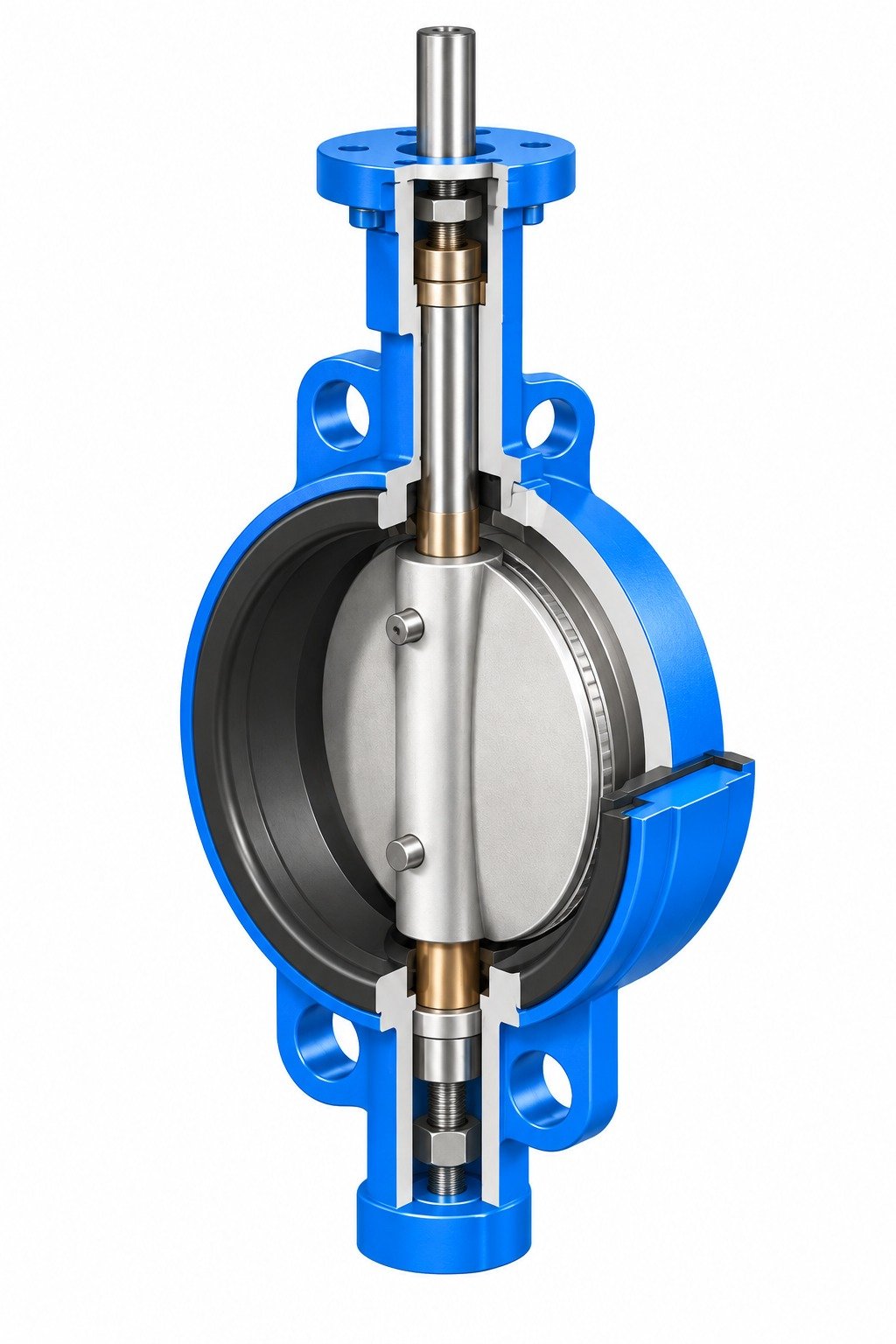

产品实物D71X 解剖结构
中线结构 · 对夹连接 · 软密封
D71X
中线对夹软密封蝶阀
D71X Centerline Wafer Soft-Seal Butterfly Valve
D71X中线对夹软密封蝶阀结构紧凑，适用于水处理与一般工业管线启闭。
核心产品特点
D71X的结构与控制特征
手柄操作
采用手柄操作，控制与附件配置按项目要求确认。
中线软密封
密封形式为中线软密封，实际材料组合依据介质与温度选择。
工况核对
口径、压力、温度、材料及控制要求需结合项目条件逐项确认。
核心参数
D71X参数范围
| 产品型号 | D71X |
|---|---|
| 公称通径 | DN50–2000 / DN50–1600 |
| 公称压力 | PN0.6 / 1.0 / 1.6 MPa |
| 密封试验 | 0.66 / 1.1 / 1.76 MPa |
| 强度试验 | 0.9 / 1.5 / 2.4 MPa |
| 工作温度 | 丁腈橡胶 -40℃～90℃；氟橡胶 -20℃～200℃ |
| 连接方式 | 对夹式 |
| 驱动方式 | 手柄操作 |
| 密封形式 | 中线软密封 |
| 典型工况 | 清水、污水、循环水等 |
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
| 泄漏率 | 符合 GB/T 13927 标准 |
主要零部件材料
依据介质与温度选择材料组合
| 阀体 | WCB、QT450-10、HT200、HT250 |
|---|---|
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 阀轴 | 2Cr13 |
| 密封圈 | 丁腈耐油橡胶 |
| 填料 | 柔性石墨 |
结构示意图与外形尺寸
对夹式主要外形与连接尺寸
主要外形尺寸（单位：mm）
| DN | L | H | HO | A | B |
|---|---|---|---|---|---|
| 50 | 43 | 63 | 235 | 270 | 110 |
| 65 | 46 | 70 | 250 | 270 | 110 |
| 80 | 46 | 83 | 275 | 270 | 110 |
| 100 | 52 | 105 | 316 | 270 | 110 |
| 125 | 56 | 115 | 340 | 310 | 110 |
| 150 | 56 | 137 | 376 | 310 | 110 |
| 200 | 60 | 164 | 430 | 353 | 150 |
| 250 | 68 | 206 | 499 | 353 | 150 |
| 300 | 78 | 230 | 570 | 380 | 150 |
连接尺寸（单位：mm）
| DN | PN0.6 D0 | PN0.6 n-Φd | PN1.0 D0 | PN1.0 n-Φd | PN1.6 D0 | PN1.6 n-Φd |
|---|---|---|---|---|---|---|
| 50 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
| 250 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
单位：mm。表内 L 为阀体结构长度，H 为管道中心线至驱动装置连接面高度，HO 为含操作机构总高，A、B 为操作机构外形尺寸；D0 为连接法兰外径，n-Φd 为螺栓孔数量与孔径。蜗轮传动、电动、气动等其他驱动配置，其他压力等级及完整口径范围，以订货确认图纸为准。
执行标准
设计、制造与检验依据
制造标准GB/T 12238
法兰标准GB/T 9113、GB/T 17241.6
结构长度标准GB/T 12221
检验标准GB/T 13927
选型指南
询价时建议提供以下工程条件
介质与温度
说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。
DN与PN
提供公称通径、压力等级和管线实际工作压力。
材料与密封
确认阀体、蝶板、阀杆、密封副和填料的材料要求。
控制与附件
说明开关或调节要求，以及电源、气源、反馈和故障位需求。

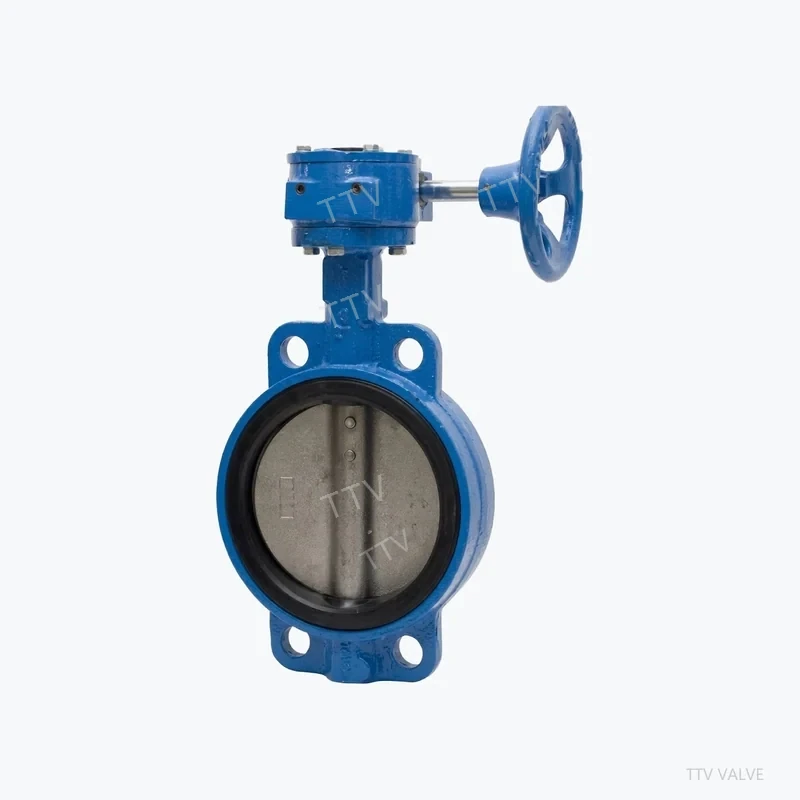

D371X
