中线结构

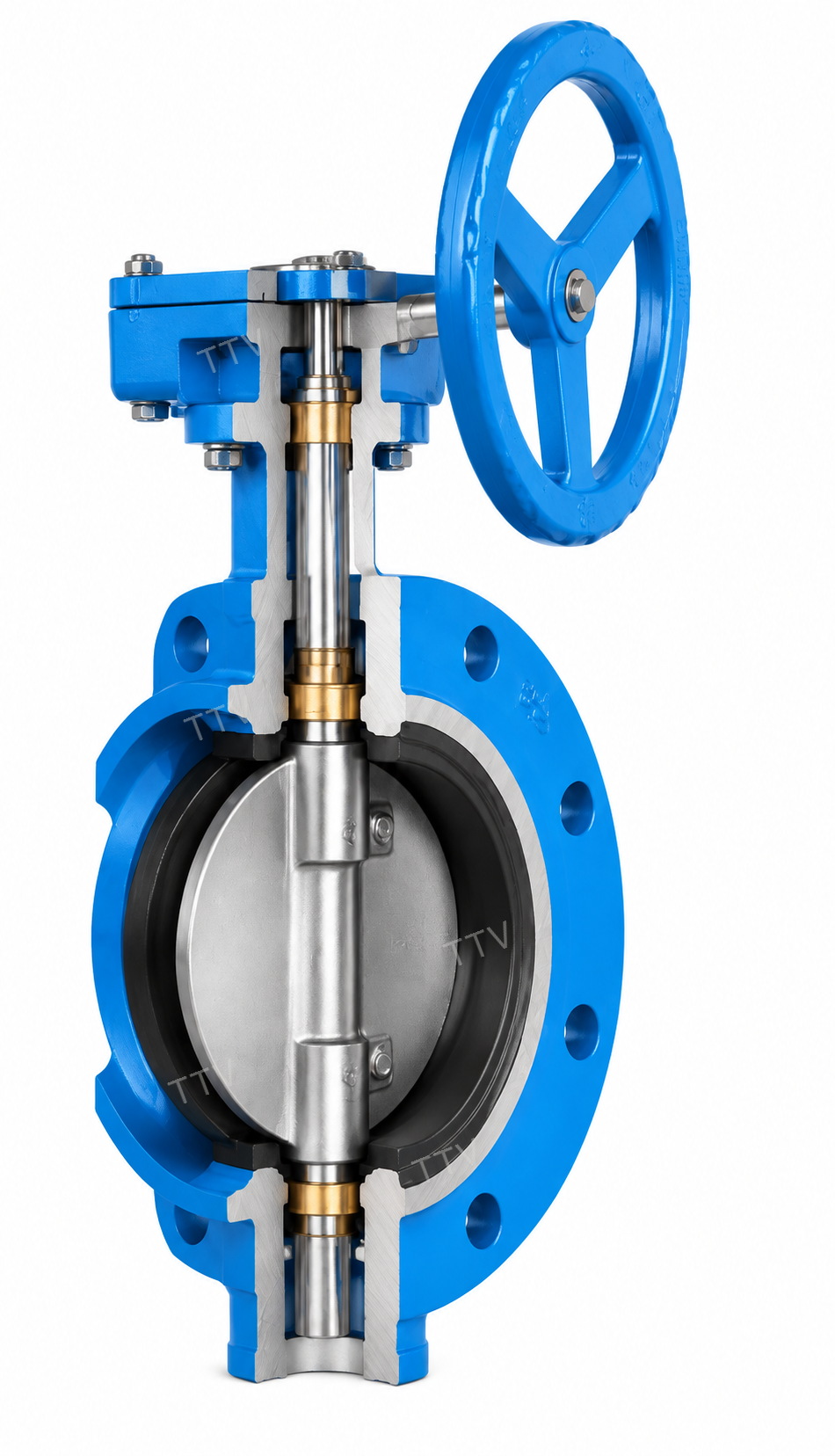

阀杆轴线与蝶板中心线采用中线布置,产品结构以本页实物图和解剖图为准。

中线结构 · 法兰连接 · 软密封 · 蜗轮驱动

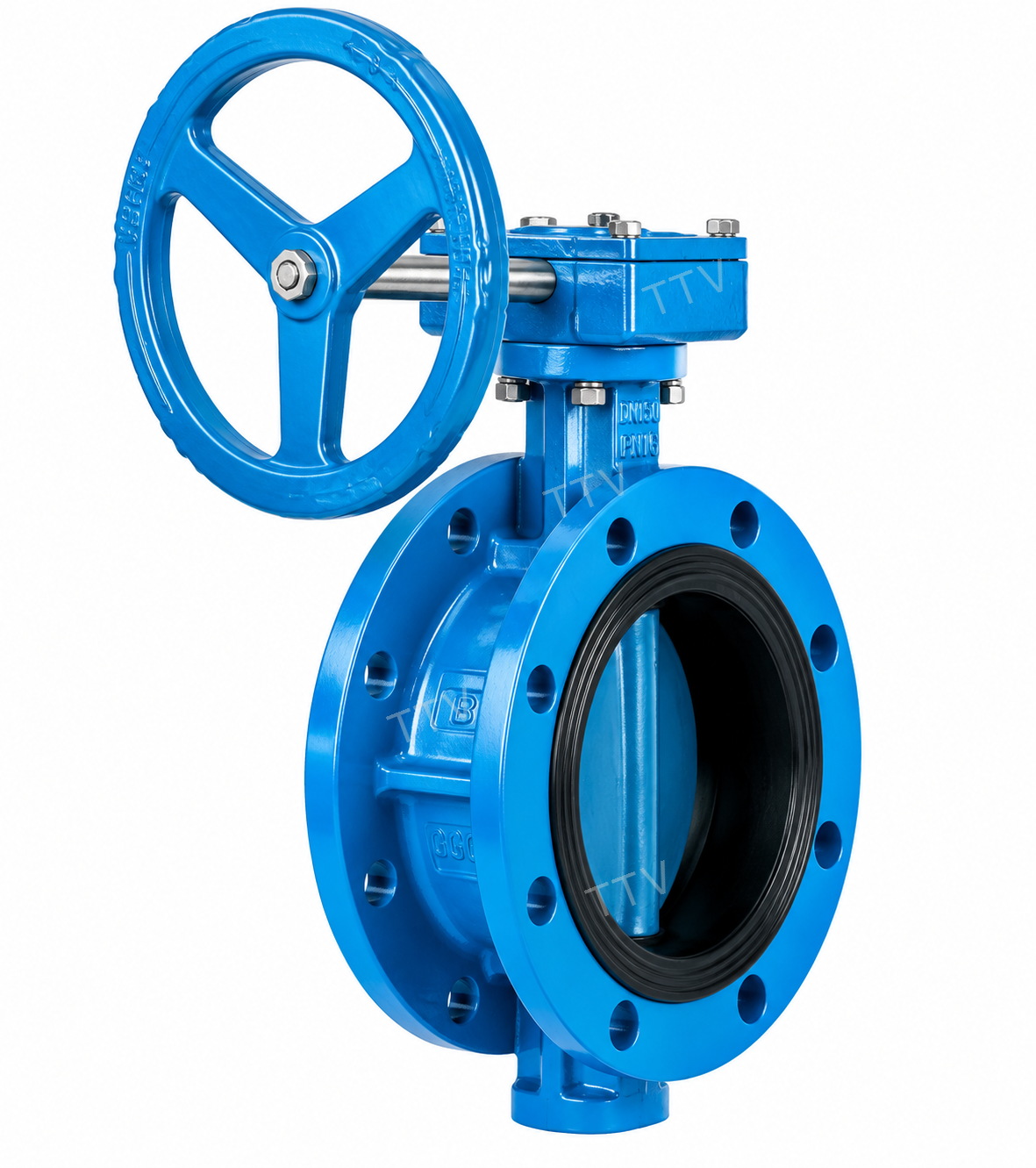

D341X Worm Gear Flanged Soft Seated Butterfly Valve
D341X蜗轮法兰软密封蝶阀采用中线阀板布置、法兰连接和蜗轮驱动,可用于给排水、水处理、供暖及一般工业管路的启闭与流量调节。系列资料覆盖DN50–2000、PN0.6–1.6MPa,具体材料与配置需结合实际工况确认。
阀杆轴线与蝶板中心线采用中线布置,产品结构以本页实物图和解剖图为准。
阀体两侧采用法兰连接,配套法兰标准和安装尺寸需在订货时确认。
采用软密封结构,密封材料需根据介质、温度及项目要求确认。
蜗轮驱动有助于降低手动操作力矩,具体装置配置按实际口径和工况确认。
D341X蜗轮法兰软密封蝶阀具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物,且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。
D341X蜗轮法兰软密封蝶阀广泛适用于温度≤120℃,公称压力≤1.6MPa的给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。
D341X 属于蜗轮法兰软密封蝶阀,与对夹式软密封蝶阀同属软密封蝶阀体系;可参考软密封蝶阀系列、软硬密封对比,以及相关型号 D71X、D671X。
鼠标移至缩略图可查看放大图具体材料、口径、压力和连接尺寸以项目工况及订货确认文件为准。

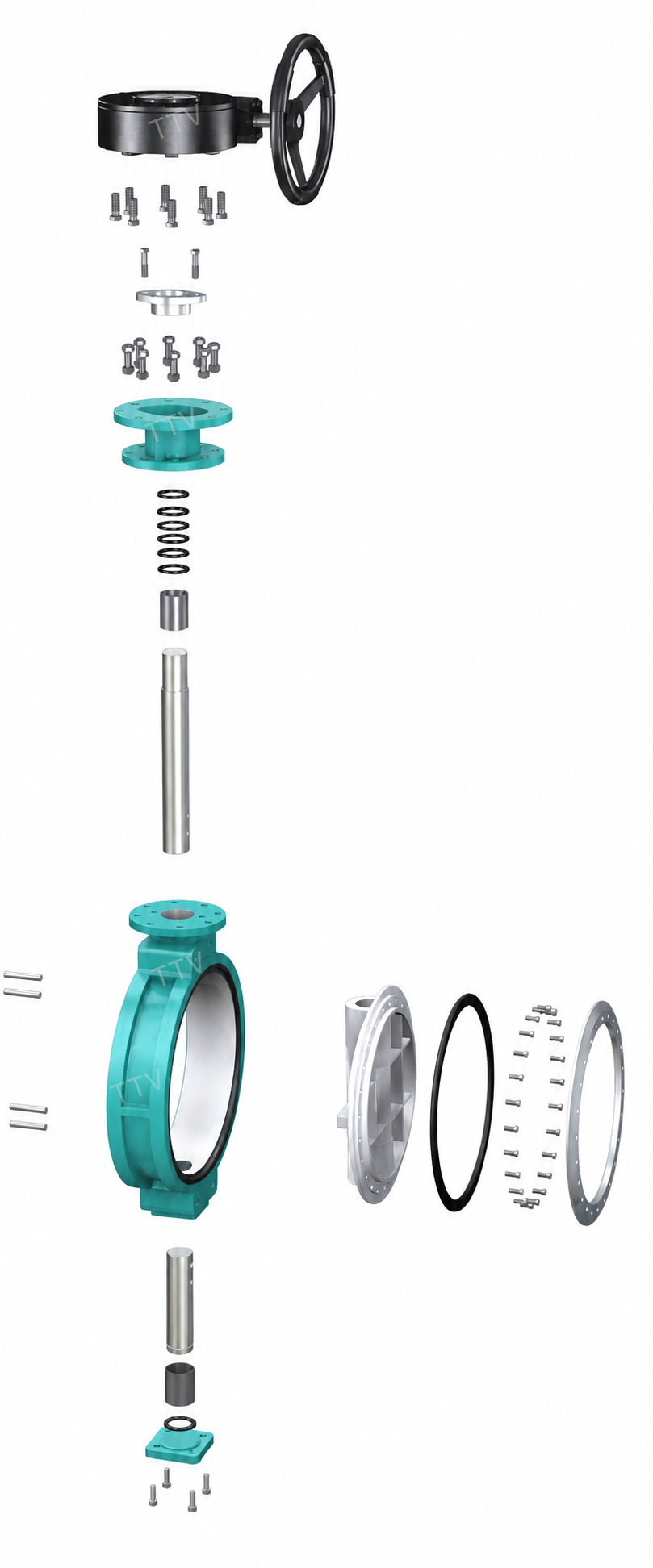

以上为主要部件组成,部件相对位置与具体配置以实物装配为准。
| 阀体 | 法兰连接阀体;具体材料根据介质与订货要求确认 |
|---|---|
| 阀板 | 中线布置蝶板;具体材料根据介质与订货要求确认 |
| 阀杆 | 连接蝶板与驱动装置;具体材料根据工况确认 |
| 密封组件 | 软密封组件;具体材料根据介质与温度确认 |
| 轴套 | 具体材料根据工况与订货要求确认 |
| 紧固件 | 具体材料根据工况与订货要求确认 |
| 驱动装置 | 蜗轮驱动装置 |
| 产品型号 | D341X |
|---|---|
| 公称通径 | DN50–2000 |
| 公称压力 | PN0.6–1.6MPa |
| 工作温度 | ≤120℃ |
| 连接方式 | 法兰式 |
| 驱动方式 | 蜗轮驱动 |
| 结构形式 | 中线式 |
| 密封形式 | 软密封 |
| 适用介质 | 给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统及轻纺等行业介质 |
| 适用行业 | 给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统及轻纺等行业 |
| 功能用途 | 切断介质 / 调节介质流量 |
| 流量特性 | 流阻系数小,流量特性趋于直线,不易滞留杂物 |
| 密封特点 | 软密封,可适应双向密封要求 |
| 公称通径DN(mm) | 英寸 | L | H | Ho | A | B | PN0.6连接尺寸 D/D1/D2/n-d | PN1.0连接尺寸 D/D1/D2/n-d | PN1.6连接尺寸 D/D1/D2/n-d | 参考重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 108 | 63 | 306 | 180 | 200 | 140/110/88/4-14 | 165/125/99/4-18 | 165/125/99/4-18 | 13 |
| 65 | 2½ | 112 | 70 | 321 | 180 | 200 | 160/130/108/4-14 | 185/145/118/4-18 | 185/145/118/4-18 | 14 |
| 80 | 3 | 114 | 83 | 346 | 180 | 200 | 190/150/124/4-18 | 200/160/132/8-18 | 200/160/132/8-18 | 15.5 |
| 100 | 4 | 127 | 105 | 387 | 180 | 200 | 210/170/144/4-18 | 220/180/156/8-18 | 220/180/156/8-18 | 19.5 |
| 125 | 5 | 140 | 115 | 411 | 180 | 200 | 240/200/174/8-18 | 250/210/184/8-18 | 250/210/184/8-18 | 25.5 |
| 150 | 6 | 140 | 137 | 447 | 270 | 280 | 265/225/199/8-18 | 285/240/211/8-22 | 285/240/211/8-22 | 28.5 |
| 200 | 8 | 152 | 164 | 572 | 270 | 280 | 320/280/254/8-18 | 340/295/266/8-22 | 340/295/266/12-22 | 48 |
| 250 | 10 | 165 | 206 | 646 | 270 | 280 | 375/335/309/12-18 | 395/350/319/12-22 | 405/355/319/12-26 | 69 |
| 300 | 12 | 178 | 230 | 738 | 380 | 420 | 440/395/363/12-22 | 445/400/370/12-22 | 460/410/370/12-26 | 91 |
| 350 | 14 | 190 | 248 | 781 | 380 | 420 | 490/445/413/12-22 | 505/460/429/16-22 | 520/470/429/16-26 | 110 |
| 400 | 16 | 216 | 296 | 877 | 450 | 470 | 540/495/463/16-22 | 565/515/480/16-26 | 580/525/480/16-30 | 140 |
| 450 | 18 | 222 | 320 | 938 | 480 | 490 | 595/550/518/16-22 | 615/565/530/20-26 | 640/585/548/20-30 | 180 |
| 500 | 20 | 229 | 343 | 993 | 480 | 490 | 645/600/568/20-22 | 670/620/582/20-26 | 715/650/609/20-33 | 215 |
| 600 | 24 | 267 | 413 | 1131 | 480 | 490 | 755/705/667/20-26 | 780/725/682/20-30 | 840/770/720/20-36 | 290 |
| 700 | 28 | 430 | 478 | 1476 | 640 | 660 | 860/810/772/24-26 | 895/840/794/24-30 | 910/840/794/24-36 | 560 |
| 800 | 32 | 470 | 525 | 1533 | 640 | 660 | 975/920/878/24-30 | 1015/950/901/24-33 | 1025/950/901/24-39 | 910 |
| 900 | 36 | 510 | 585 | 1655 | 750 | 860 | 1075/1020/978/24-30 | 1115/1050/1001/28-33 | 1125/1050/1001/28-39 | 1500 |
| 1000 | 40 | 550 | 640 | 1765 | 850 | 900 | 1175/1120/1078/28-30 | 1230/1160/1112/28-36 | 1255/1170/1112/28-42 | 1750 |
| 1200 | 48 | 630 | 755 | 1995 | 850 | 900 | 1405/1340/1295/32-33 | 1455/1380/1328/32-39 | 1485/1390/1328/32-48 | 2180 |
| 1400 | 56 | 710 | 910 | 2310 | 1000 | 925 | 1630/1560/1510/36-36 | 1675/1590/1530/36-42 | 1685/1590/1530/36-48 | 2400 |
| 1600 | 64 | 790 | 1030 | 2595 | 1000 | 925 | 1830/1760/1710/40-36 | 1915/1820/1750/40-48 | 1930/1820/1750/40-56 | 2870 |
| 1800 | 72 | 870 | 1140 | 2810 | 1100 | 980 | 2045/1970/1918/44-39 | 2115/2020/1950/44-18 | 2130/2020/1950/44-56 | 3380 |
| 2000 | 80 | 950 | 1250 | 3100 | 1100 | 980 | 2265/2180/2125/48-42 | 2325/2230/2150/48-48 | 2345/2230/2150/48-62 | 4010 |
单位:mm。表中结构长度 L 与连接尺寸 D/D1/D2/n-d 为标准值;外形尺寸 H、Ho、A、B 为参考值,随驱动装置配置变化。如需阀板衬橡胶等特殊要求,订货时请注明。
| 系列型号 | D341X/J-(6、10、16) 系列 |
|---|---|
| 压力等级 | PN0.6 / PN1.0 / PN1.6MPa |
| 结构长度 | L 按本页尺寸表标准值执行 |
| 连接尺寸 | 法兰连接,D / D1 / D2 / n-d 按本页尺寸表标准值执行 |
| 外形尺寸 | H、Ho、A、B 为参考值,随驱动装置配置变化 |
| 检验与验收 | 以订货技术协议及最终确认图纸为准 |
| 特殊要求 | 如需阀板衬橡胶等特殊要求,订货时请注明 |
用于给排水管线的启闭控制,具体配置依据介质与压力条件确认。
可用于水处理系统管线,密封与材料组合需结合水质条件选择。
适用于一般工业管路,选型时需核对温度、压力及连接标准。
可用于工程管网配套,口径与安装尺寸以项目确认图纸为准。
说明介质名称、工作温度,以及是否含腐蚀、颗粒或结晶成分。
提供公称通径、压力等级和管线实际工作压力。
确认阀体、蝶板、阀杆、密封副和填料的材料要求。
说明开关或调节要求,以及电源、气源、反馈和故障位需求。
介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
