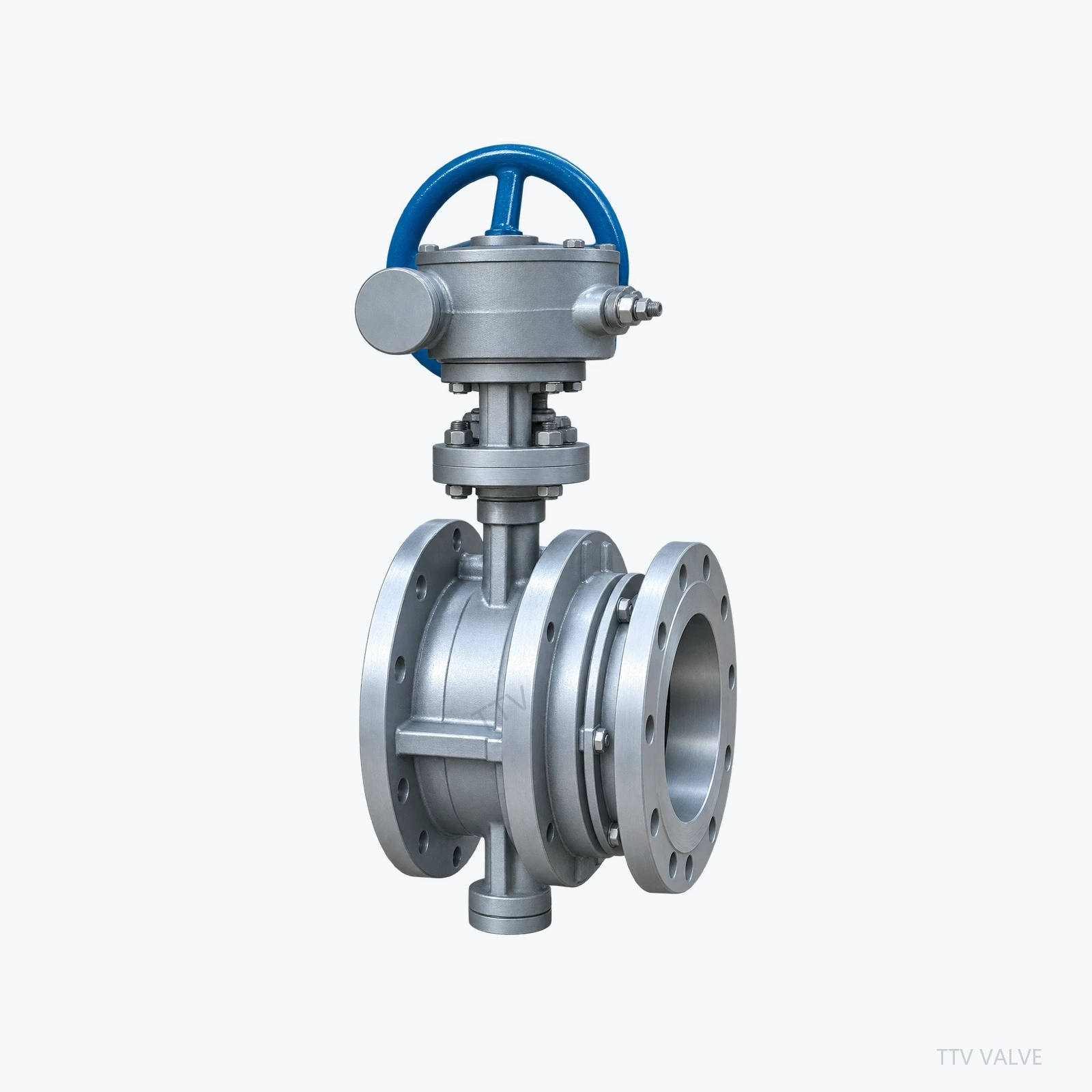

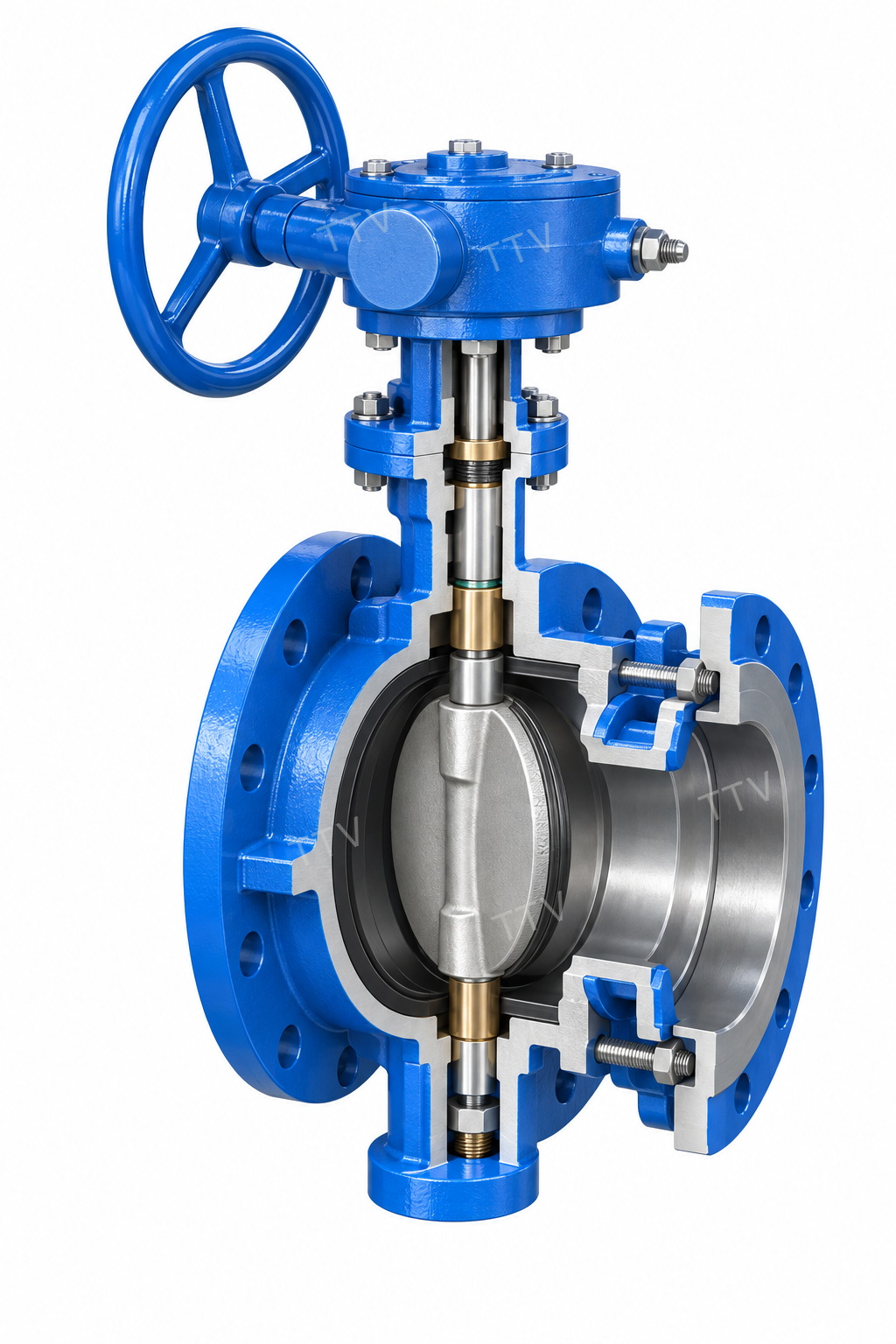

产品实物DS341X 解剖结构

伸缩结构 · 法兰连接

DS341X
伸缩蝶阀

Name: DS341X 伸缩蝶阀
Brand: 上海泰通阀门

DS341X Telescopic Butterfly Valve

DS341X伸缩蝶阀将蝶阀与伸缩补偿结构组合，用于需要安装补偿的管网。

获取DS341X报价电话：021-68103333

核心产品特点

DS341X的结构与控制特征

法兰式

采用法兰式，订货时需核对现场管线连接标准。

蜗轮传动

采用蜗轮传动，控制与附件配置按项目要求确认。

软密封

密封形式为软密封，实际材料组合依据介质与温度选择。

工况核对

口径、压力、温度、材料及控制要求需结合项目条件逐项确认。

产品概述

DS341X 伸缩蝶阀

DS341X伸缩蝶阀将蝶阀与伸缩补偿结构组合，用于需要安装补偿的管网。

阀门一端为固定法兰，另一端为伸缩法兰，中间的伸缩段可在一定范围内调整安装长度，并补偿管道的热胀冷缩，便于管路装拆与阀门检修更换；蜗轮传动装置驱动阀轴与蝶板旋转实现启闭。

公称通径 DN50～2000（PN0.6）、DN50～1600（PN1.0、PN1.6），适用介质包括水、空气、天然气、油品及弱腐蚀性流体，软密封适用温度按密封圈材料区分：-40℃～90℃（X）、-20℃～200℃（XF）。

订货参数以项目工况、技术协议和确认文件为准。

核心参数

DS341X参数范围

产品型号	DS341X
公称通径	DN50～2000（PN0.6）；DN50～1600（PN1.0、PN1.6）
公称压力	PN0.6 / PN1.0 / PN1.6 MPa
密封试验	0.66 / 1.1 / 1.76 MPa
强度试验	0.9 / 1.5 / 2.4 MPa
适用温度	-40℃～90℃（软密封 X）；-20℃～200℃（软密封 XF）
连接方式	法兰式
驱动方式	蜗轮传动
密封形式	软密封
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合 GB/T 13927 标准
典型工况	给排水与工业水系统

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、QT450-10、不锈钢
蝶板	WCB、QT450-10、不锈钢
阀轴	2Cr13 不锈钢
密封圈	橡胶
填料	柔性石墨

结构示意图与外形尺寸

法兰式主要外形与连接尺寸

DS341X伸缩蝶阀外形尺寸示意图 — DS341X 法兰式外形尺寸示意 · 以最终确认图纸为准

DN	D	D1	D2	Lmax	Lmin	H1	H2	N-Φd
100	220	180	156	216	174	110	170	8-Φ18
125	250	210	184	232	186	123	182	8-Φ18
150	285	240	211	239	194	140	210	8-Φ22
200	340	295	266	264	214	170	238	8-Φ22
250	395	350	319	296	235	195	270	12-Φ22
300	445	400	370	300	250	222	300	12-Φ22
350	505	460	429	320	270	252	330	16-Φ22
400	565	515	480	332	282	285	368	16-Φ26
450	615	565	530	355	305	310	402	20-Φ26
500	670	620	582	365	315	337	438	20-Φ30
600	780	725	682	420	340	393	490	24-Φ30
700	895	840	794	446	396	450	558	24-Φ33
800	1015	950	901	476	426	515	625	28-Φ33
900	1115	1050	1001	506	456	560	685	28-Φ33
1000	1230	1160	1112	516	466	610	750	28-Φ36
1200	1455	1380	1328	560	510	725	880	32-Φ39
1400	1675	1590	1530	590	540	840	987	36-Φ42
1600	1915	1820	1750	630	585	960	1158	40-Φ48
1800	2115	2020	1950	680	630	1060	1258	44-Φ48
2000	2325	2230	2150	730	680	1165	1365	48-Φ48

单位：mm。D 为法兰外径，D1 为螺栓孔中心圆直径，D2 为密封面直径，N-Φd 为螺栓孔数量与孔径；Lmax、Lmin 分别为伸缩段调至最大与最小时的总长度，H1 为管道中心线至法兰外缘高度，H2 为管道中心线至蜗轮传动装置顶部高度。参考尺寸表未标注对应压力等级，不同压力等级与法兰标准的连接尺寸以订货确认图纸为准。

执行标准

设计、制造与检验依据

制造标准JB/T 8527-97、GB/T 12238-89

法兰标准GB 9113-2000、GB/T 17241.6-1998

检验标准GB/T 13927-92

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

DS341X询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
