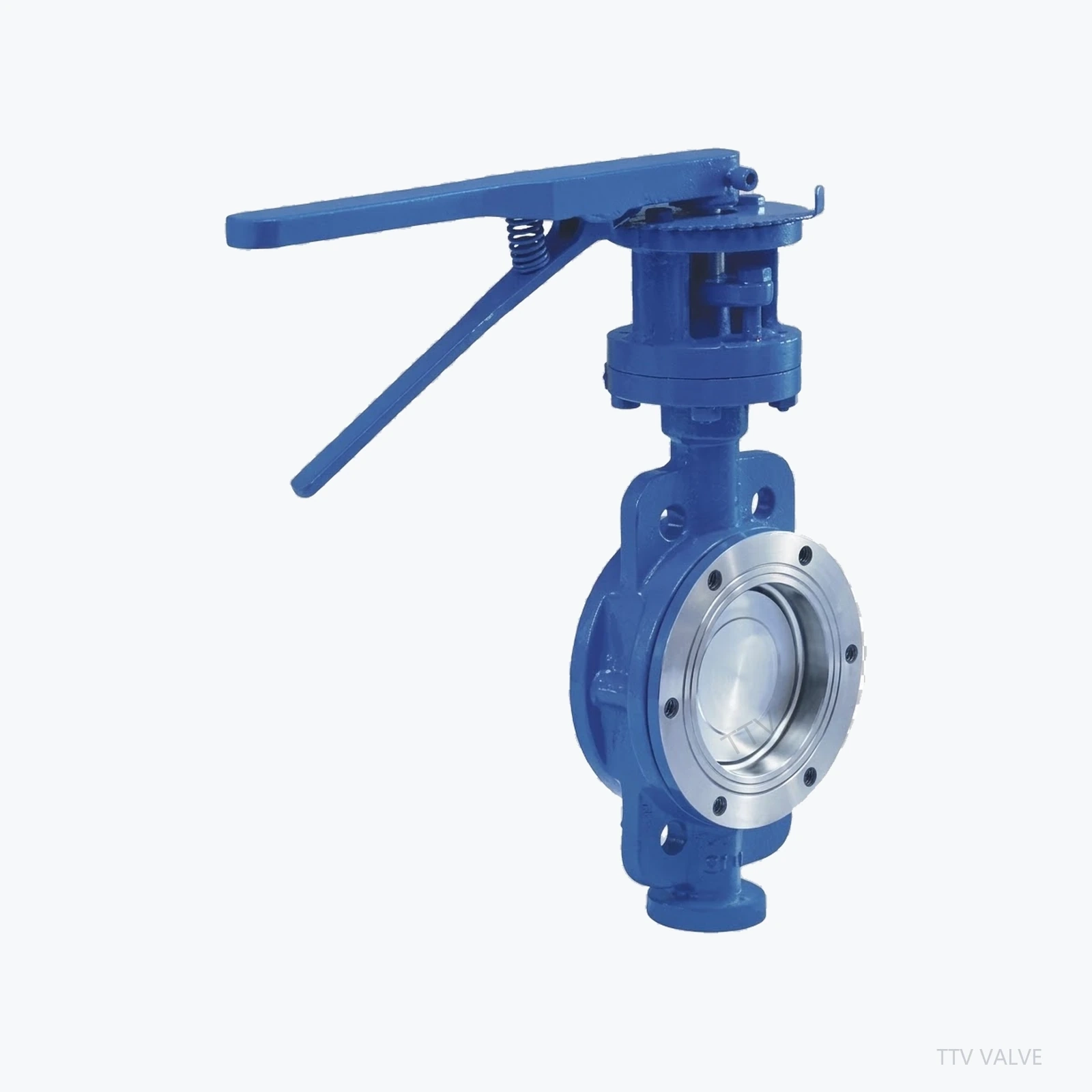

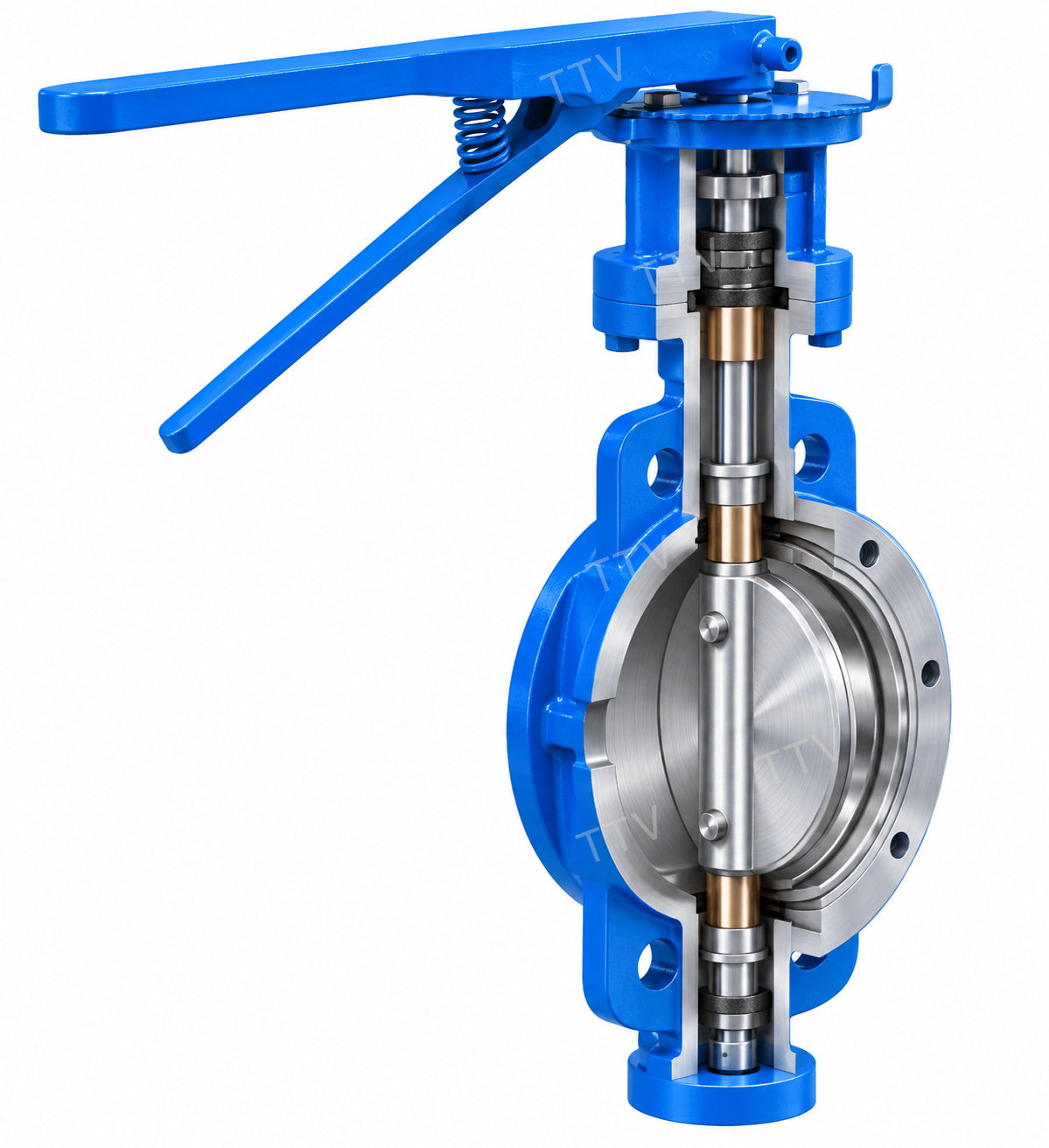

产品实物D73H 解剖结构

高温工况 · 对夹连接

D73H
高温蝶阀

Name: D73H 高温蝶阀
Brand: 上海泰通阀门

D73H High-Temperature Butterfly Valve

D73H高温蝶阀面向高温介质管线，具体材料与温度范围需按工况确认。

获取D73H报价电话：021-68103333

核心产品特点

D73H的结构与控制特征

对夹式

采用对夹式，订货时需核对现场管线连接标准。

手柄操作

采用手柄操作，控制与附件配置按项目要求确认。

硬密封

密封形式为硬密封，实际材料组合依据介质与温度选择。

工况核对

口径、压力、温度、材料及控制要求需结合项目条件逐项确认。

产品概述

D73H 高温蝶阀

D73H高温蝶阀面向高温介质管线，具体材料与温度范围需按工况确认。

该阀采用金属硬密封结构，对夹式连接依靠管道法兰螺栓夹紧安装；适用介质包括水、空气、天然气、油品及弱腐蚀性流体，适用温度按阀体材料区分：碳钢 -29℃～425℃，不锈钢 -40℃～650℃。

订货参数以项目工况、技术协议和确认文件为准。

核心参数

D73H参数范围

产品型号	D73H
公称通径	DN50–2000
公称压力	PN0.6 / 1.0 / 1.6 / 2.5 MPa
密封试验	0.66 / 1.1 / 1.76 / 2.75 MPa
强度试验	0.9 / 1.5 / 2.4 / 3.75 MPa
工作温度	碳钢 -29℃～425℃；不锈钢 -40℃～650℃
连接方式	对夹式
驱动方式	手柄操作
密封形式	硬密封
典型工况	高温工业介质
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合 GB/T 13927 标准

主要零部件材料

依据介质与温度选择材料组合

阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

结构示意图与外形尺寸

对夹式主要外形与连接尺寸

D73H高温蝶阀外形尺寸示意图 — D73H 对夹式外形尺寸示意 · 以最终确认图纸为准

PN1.0 / PN1.6MPa（单位：mm）

DN	L	L2	H	H1	D1	Z-Φd
50	43	265	350	112	125	4-18
65	46	265	370	115	145	4-18
80	49	320	380	120	160	8-18
100	56	320	420	138	180	8-18
125	64	340	460	164	210	8-18
150	70	390	555	175	240	8-22

PN2.5MPa（单位：mm）

DN	D1	Z-Φd
50	125	4-18
65	145	4-18
80	160	8-18
100	190	8-22
125	220	8-26
150	250	8-26

单位：mm。表内 L 为阀体结构长度，H1 为阀体高度，H 为含驱动装置总高；L2 的取值口径以样本原表与订货确认图纸为准。PN1.0MPa 与 PN1.6MPa 的 D1、Z-Φd 在本表口径范围内相同；其他压力等级、完整口径范围与驱动装置配置，以确认图纸为准。

执行标准

设计、制造与检验依据

制造标准JB/T 8527

法兰标准GB/T 9113

结构长度标准GB/T 12221

检验标准GB/T 13927

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。

D73H询价

提交四项信息，获取对应蝶阀报价。

介质、温度、材料、密封和驱动参数可由技术人员进一步核对。
