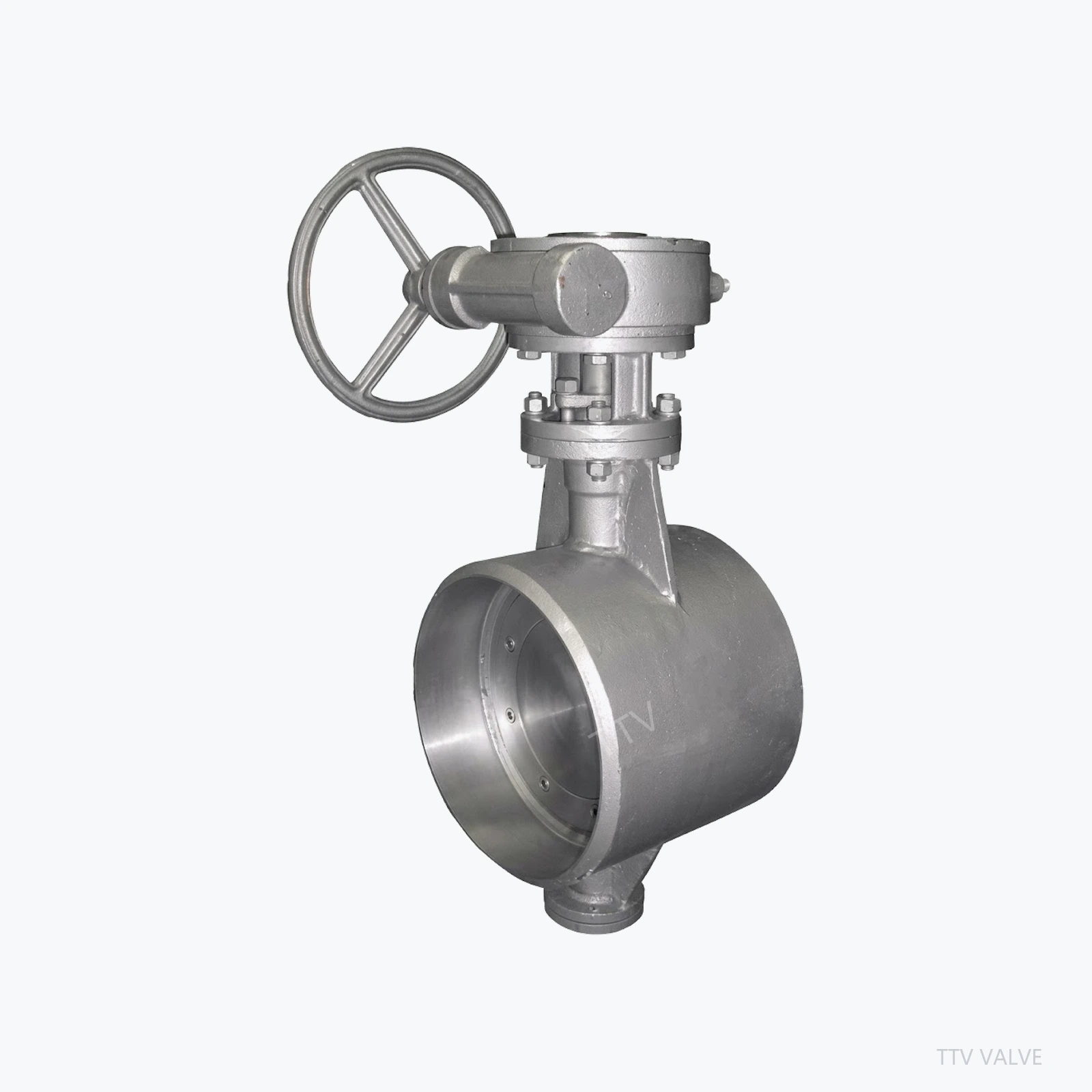

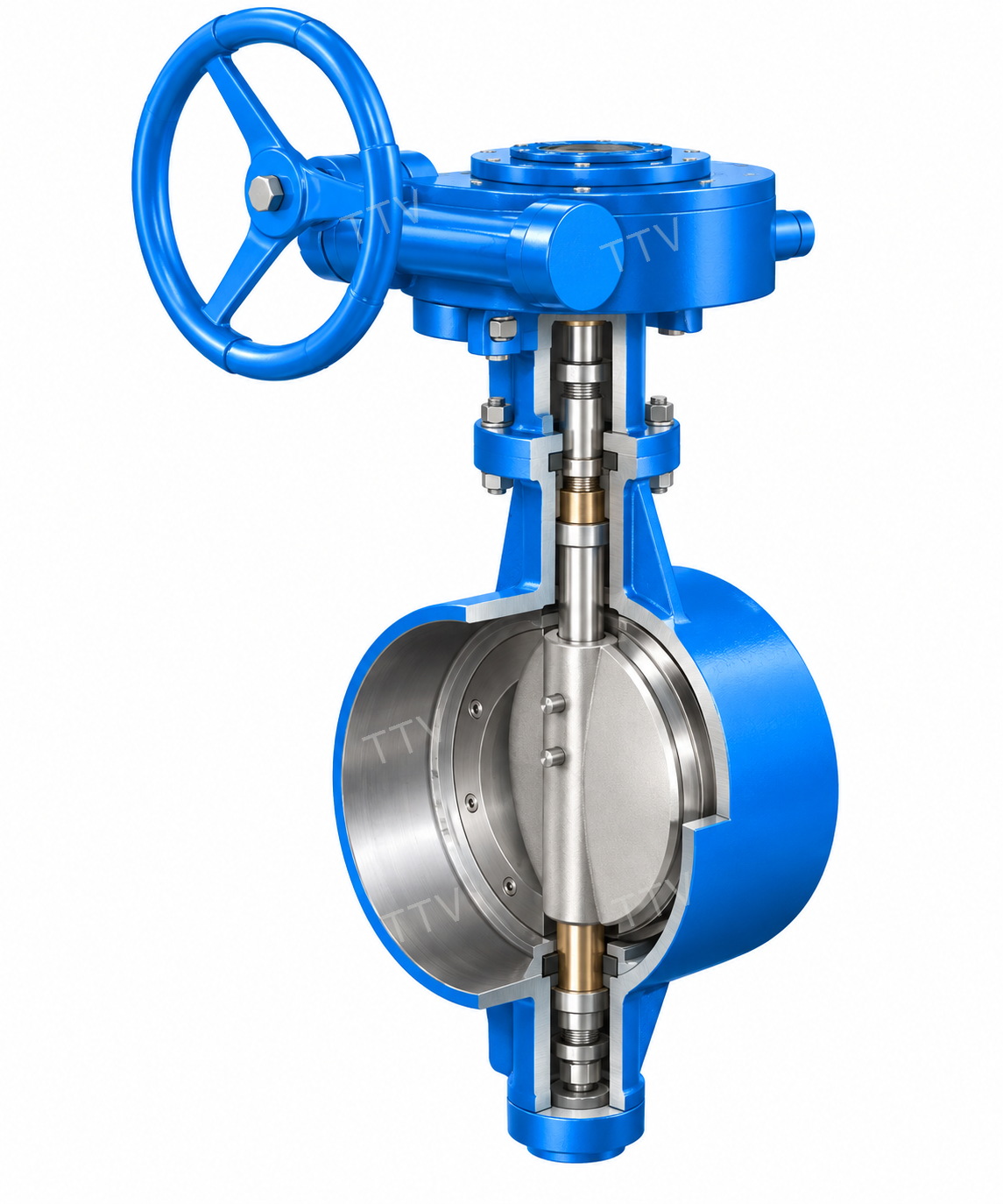

产品实物D363H 解剖结构

对焊连接 · 金属硬密封

D363H
对焊式硬密封蝶阀

Name: D363H 对焊式硬密封蝶阀
Brand: 上海泰通阀门

D363H Butt-Weld Metal-Seal Butterfly Valve

D363H对焊式硬密封蝶阀采用对焊连接，适合对管线密封连续性有要求的工业工况。

获取D363H报价电话：021-68103333

核心产品特点

D363H的结构与控制特征

对焊式

采用对焊式，订货时需核对现场管线连接标准。

蜗轮传动

采用蜗轮传动，控制与附件配置按项目要求确认。

金属硬密封

密封形式为金属硬密封，实际材料组合依据介质与温度选择。

工况核对

口径、压力、温度、材料及控制要求需结合项目条件逐项确认。

产品概述

D363H 对焊式硬密封蝶阀

D363H对焊式硬密封蝶阀采用对焊连接，适合对管线密封连续性有要求的工业工况。

该阀采用金属硬密封结构，阀体与管道以对焊方式连接，端部不带法兰，便于管道保温与包扎；适用介质包括水、蒸汽、热水与油品，驱动方式可按工况配置为蜗轮传动、电动、气动或液动。

订货参数以项目工况、技术协议和确认文件为准。

核心参数

D363H参数范围

产品型号	D363H
公称通径	DN100–1200（in4–48）
公称压力	强度试验 1.5×PN；密封试验 1.1×PN
压力等级	ANSI 150Lb 磅级 / PN25
工作温度	碳钢 -29℃～425℃；不锈钢 -40℃～650℃
连接方式	对焊式
驱动方式	蜗轮传动
密封形式	金属硬密封
适用介质	水、蒸汽、热水、油品

主要零部件材料

依据介质与温度选择材料组合

阀体	碳钢、不锈钢、铬钼钢
蝶板	碳钢、合金钢、不锈钢
阀座	不锈钢、钴基硬质合金
轴套	不锈钢
阀杆	不锈钢、特殊材料
填料	柔性石墨

结构示意图与外形尺寸

对焊式主要外形尺寸（L / H1 / H）

D363H对焊式硬密封蝶阀外形尺寸示意图 — D363H 对焊式外形尺寸示意 · 以最终确认图纸为准

in	DN	L	H1	H
4	100	190	270	370
5	125	200	295	390
6	150	210	308	416
8	200	230	370	530
10	250	250	450	580
12	300	270	465	630
14	350	290	475	595
16	400	310	505	755
18	450	330	535	820
20	500	350	560	900
24	600	390	630	980
28	700	430	670	1100
32	800	470	800	1300
36	900	510	850	1370
40	1000	550	880	1480
48	1200	630	1000	1690

单位：mm。表内为样本常用口径的结构长度 L、阀体高度 H1 与含驱动装置总高 H；不同压力等级、驱动装置配置及端部坡口要求的差异，以订货确认图纸为准。

执行标准

焊接端部与检验依据

对焊端部GB/T 12224、ANSI B16.25、DIN 2559

检验与试验GB/T 13927

选型指南

询价时建议提供以下工程条件

介质与温度

说明介质名称、工作温度，以及是否含腐蚀、颗粒或结晶成分。

DN与PN

提供公称通径、压力等级和管线实际工作压力。

材料与密封

确认阀体、蝶板、阀杆、密封副和填料的材料要求。

控制与附件

说明开关或调节要求，以及电源、气源、反馈和故障位需求。
